ما هو قالب صب الضغط التفاضلي لمحور العجلة وكيف يعمل؟

في عالم صناعة السيارات الذي يتطور باستمرار، تعد الهندسة الدقيقة وفعالية التكلفة أمرًا حيويًا. أحد أهم المكونات في نظام التعليق وتجميع العجلات لأي مركبة هو محور العجلة . يعمل محور العجلة كنقطة اتصال بين العجلة والمركبة، مما يتيح الدوران السلس ونقل الحمولة. وعلى هذا النحو، يجب أن يتوافق تصميمه وتصنيعه مع معايير الأداء والسلامة الصارمة. لتحقيق ذلك، تقنيات التصنيع الحديثة مثل صب الضغط التفاضلي لقد أحدثت ثورة في طريقة تصنيع محاور العجلات.

ما هو صب الضغط التفاضلي؟

قبل الغوص في تفاصيل قوالب صب الضغط التفاضلي لمحور العجلة، من الضروري أن نفهم ما هي صب الضغط التفاضلي (DPC) يكون.

شرح صب الضغط التفاضلي

صب الضغط التفاضلي هي تقنية متخصصة تستخدم لصب المعادن بدقة عالية وخواص ميكانيكية ممتازة. في هذه العملية، يتم دفع المعدن المنصهر إلى القالب باستخدام الضغط. والفرق الرئيسي لهذه الطريقة هو أنها تنطوي على فرق الضغط - وهو في الأساس فرق الضغط بين تجويف القالب والبيئة المحيطة.

في طرق الصب التقليدية بالجاذبية، يتم صب المعدن المنصهر في قالب، بالاعتماد على الجاذبية لملء تجويف القالب. في المقابل، صب الضغط التفاضلي يستخدم ضغط هواء يتم التحكم فيه (سواء كان إيجابيًا أو سلبيًا) لتعزيز تدفق المعدن المنصهر، مما يضمن ملء القالب بالكامل وتقليل احتمالية حدوث عيوب مثل الجيوب الهوائية والفراغات والانكماش.

كيف يعمل صب الضغط التفاضلي

تتم عملية صب الضغط التفاضلي على النحو التالي:

1. تحضير القالب : يتم وضع القالب داخل حجرة الضغط حيث يتم إحكام إغلاقها لمنع تسرب الهواء.
2. حقن المعدن المنصهر : يتم حقن المعدن المنصهر في القالب تحت الضغط، مما يضمن ملء الأجزاء الأكثر تعقيدًا في القالب بالتساوي وبدون ثغرات.
3. التصلب تحت الضغط : عندما يبرد المعدن ويتصلب، يساعد الضغط داخل القالب في الحفاظ على تدفق المعدن بشكل منتظم، مما يمنع حدوث العيوب أثناء عملية التبريد.
4. إزالة العفن : بعد أن يصلب المعدن، يتم فتح القالب، وإزالة الجزء المصبوب. يضمن الضغط التفاضلي أن الجزء صلب وذو جودة عالية.

تتمثل الفوائد الرئيسية لصب الضغط التفاضلي في قدرته على إنشاء أجزاء ذات دقة أبعاد عالية، وعيوب أقل، وخصائص ميكانيكية محسنة. هذه المزايا تجعلها مناسبة بشكل خاص لتصنيع المكونات المعقدة مثل محاور العجلات.

ما هو قالب صب الضغط التفاضلي لمحور العجلة؟

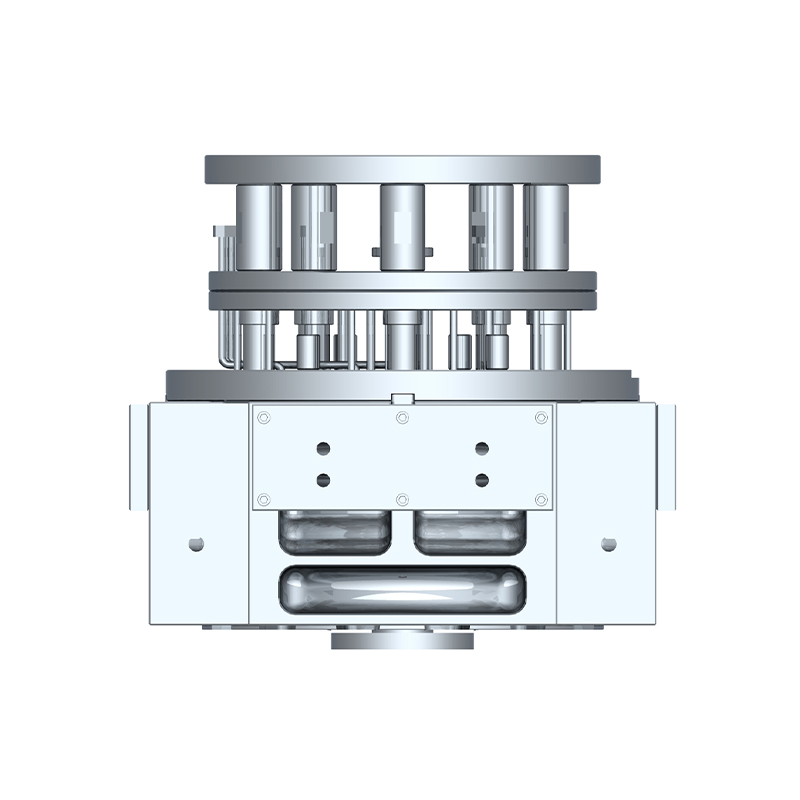

أ محور العجلة differential pressure casting mold هو قالب مصمم خصيصًا يستخدم في عملية الصب بالضغط التفاضلي لإنشاء محاور العجلات. تعتبر محاور العجلات مكونات أساسية في المركبات، حيث توفر الواجهة بين العجلة والمحور. نظرًا لأن محاور العجلات يجب أن تتحمل الضغوط الميكانيكية الكبيرة، مثل تلك الناتجة عن الكبح والدوران والتسارع، فمن الضروري أن تكون مصنوعة من مواد عالية القوة ذات أشكال هندسية دقيقة.

تصميم وميزات قالب محور العجلة

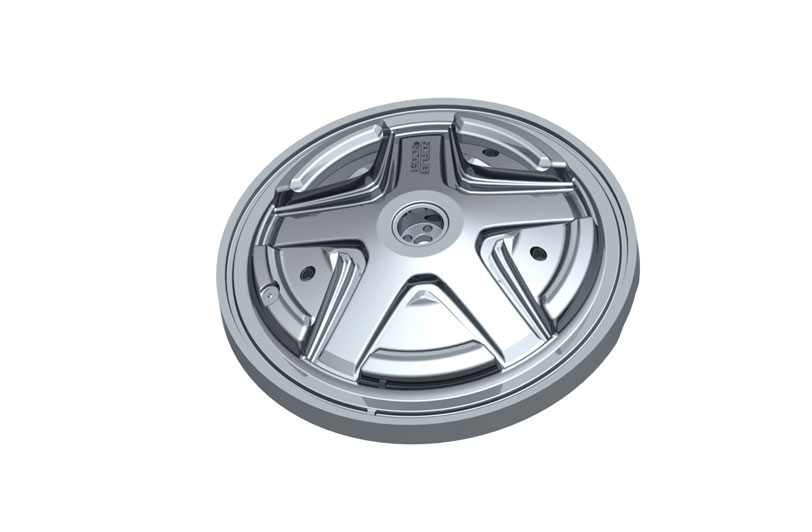

تم تصميم القالب المستخدم في صب الضغط التفاضلي لمحاور العجلات مع الاهتمام الدقيق بالتفاصيل. إنها مصنوعة من مواد عالية القوة يمكنها تحمل درجات الحرارة العالية للمعدن المنصهر والضغوط التي تنطوي عليها عملية الصب. إن تصميم القالب يعكس عادة الشكل النهائي وحجم محور العجلة، بما في ذلك فتحات المسامير، والأسطح المعقدة، وواجهة المحمل المركزي.

تتضمن بعض ميزات التصميم المهمة لقالب صب الضغط التفاضلي لمحور العجلة ما يلي:

• غرفة الضغط : يتم وضع القالب في غرفة ضغط يمكنها توليد فرق الضغط اللازم لإجبار المعدن المنصهر على دخول القالب.
• نظام التنفيس : نظام تنفيس مصمم بعناية يضمن طرد الغازات والهواء من تجويف القالب أثناء عملية التعبئة، مما يمنع حدوث العيوب.
• قنوات التبريد : سيحتوي القالب على قنوات تبريد مدمجة تنظم عملية تبريد المعدن، وهو أمر حيوي لتجنب العيوب مثل التشقق أو الاعوجاج.
• آلية الطرد : بمجرد أن يبرد محور العجلة ويتصلب، يتم استخدام آلية طرد لإزالة الجزء من القالب دون إتلافه.

تم تصميم القالب أيضًا بدقة عالية، حيث أن محاور العجلات غالبًا ما تحتوي على تفاوتات صارمة يجب الحفاظ عليها حتى تعمل الأجزاء بشكل صحيح في نظام تعليق السيارة.

كيف يعمل قالب صب الضغط التفاضلي لمحور العجلة؟

عملية أ محور العجلة differential pressure casting mold يتبع سلسلة من الخطوات التي يتم التحكم فيها بعناية. تعتبر هذه الخطوات ضرورية لضمان أن يتمتع محور العجلة النهائي بالقوة والمتانة ودقة الأبعاد اللازمة لتطبيقه في المركبات. دعونا نلقي نظرة أعمق على كيفية تطور العملية.

1. تحضير القالب

قبل أن تبدأ عملية الصب، يجب إعداد القالب بشكل صحيح. يتضمن ذلك تنظيف القالب وفحصه للتأكد من عدم وجود عيوب قد تتداخل مع عملية الصب. بالإضافة إلى ذلك، القالب مطلي بمادة تحرير، مما يساعد على إزالة الجزء المصبوب بعد أن يبرد. يمنع هذا الطلاء أيضًا أي معدن منصهر من الالتصاق بأسطح القالب، مما يقلل من فرص حدوث العيوب.

ثم يوضع القالب داخل القالب غرفة الضغط ، حيث يتم إغلاقه بإحكام. تعتبر هذه الخطوة حاسمة لإنشاء فرق الضغط الذي سيدفع المعدن المنصهر إلى تجويف القالب.

2. حقن المعدن المنصهر

بمجرد تأمين القالب في غرفة الضغط، المعدن المنصهر (عادة ما يتم حقن سبيكة مثل الألومنيوم أو المغنيسيوم أو غيرها من المعادن عالية القوة) في تجويف القالب. في عملية الصب بالضغط التفاضلي، يتم دفع المعدن المنصهر إلى القالب باستخدام ضغط الهواء المتحكم فيه. هذا الضغط التفاضلي تتم إدارته بعناية للتأكد من أن المعدن المنصهر يتدفق بالتساوي ويملأ جميع أجزاء القالب، بما في ذلك الجدران الرقيقة والأشكال الهندسية المعقدة مثل فتحات المسامير أو الأخاديد.

يجبر الضغط المعدن على ملء القالب بشكل كامل وموحد. تعد هذه خطوة حاسمة، حيث أن ملء القالب غير الكامل يمكن أن يؤدي إلى عيوب مثل الفراغات أو نقاط الضعف في المنتج النهائي. يضمن الضغط المتحكم فيه تقليل هذه المشكلات إلى الحد الأدنى.

3. التصلب تحت الضغط

بمجرد حقن المعدن المنصهر في القالب، يبدأ في التبريد والتصلب. ال الضغط التفاضلي تساعد المحافظة عليها أثناء عملية التصلب على ضمان تبريد المعدن بشكل متساوٍ، مما يمنع تكوين عيوب مثل الشقوق أو الاعوجاج. كما أن الضغط يحافظ على المعدن متماسكًا بإحكام في تجويف القالب، مما يضمن منتجًا نهائيًا كثيفًا وصلبًا.

تتم إدارة عملية التبريد من خلال قنوات التبريد مدمجة في القالب. تقوم هذه القنوات بتدوير سائل التبريد للتحكم في معدل تجمد المعدن المنصهر. يعد التبريد المناسب أمرًا ضروريًا لتجنب الضغوط الداخلية أو التصلب غير المتساوي، مما قد يؤثر على قوة وسلامة محور العجلة.

4. فتح القالب وإزالة الجزء

بمجرد تصلب محور العجلة، يتم فتح القالب بعناية، ويتم إزالة الصب. اعتمادا على تصميم القالب، أ نظام الطرد يمكن استخدامها لدفع محور العجلة المتصلب خارج القالب دون التسبب في أي ضرر. ال الضغط التفاضلي يتم تطبيقه أثناء الصب لضمان أن محور العجلة يخرج بدقة أبعاد عالية، مما يتطلب الحد الأدنى من التشطيب بعد الصب.

أt this stage, the wheel hub may undergo additional steps like cleaning, deburring, or surface treatment to ensure it meets the required specifications.

5. الفحص والاختبار النهائي

أfter the casting has been removed from the mold, the wheel hub undergoes thorough inspection and testing. This may include visual inspection for surface defects, dimensional checks using coordinate measuring machines (CMM), and strength testing. For critical components like wheel hubs, non-destructive testing (NDT) methods, such as ultrasonic testing or x-ray inspection, may also be used to check for internal defects.

فوائد استخدام قوالب صب الضغط التفاضلي لمحور العجلة

استخدام صب الضغط التفاضلي توفر القوالب العديد من المزايا عند تصنيع محاور العجلات. وفيما يلي بعض الفوائد الرئيسية:

أpplications of Wheel Hub Differential Pressure Casting Molds

يتم تصنيع محاور العجلات باستخدام قوالب صب الضغط التفاضلي وتستخدم في مجموعة واسعة من التطبيقات، بما في ذلك:

• مركبات الركاب : محاور عجلات خفيفة الوزن ومتينة للاستخدام اليومي في السيارات وسيارات الدفع الرباعي والكروس أوفر.
• المركبات التجارية : محاور العجلات للخدمة الشاقة للشاحنات والحافلات والمركبات التجارية الأخرى التي تتطلب قوة وأداء معززين.
• مركبات السباق والأداء : محاور عجلات خفيفة الوزن وعالية القوة للسيارات الرياضية ومركبات السباق والتطبيقات عالية الأداء.
• المركبات الكهربائية (EV) : محاور عجلات متخصصة للسيارات الكهربائية، والتي تتطلب مكونات أخف وزنًا دون التضحية بالقوة أو المتانة.
